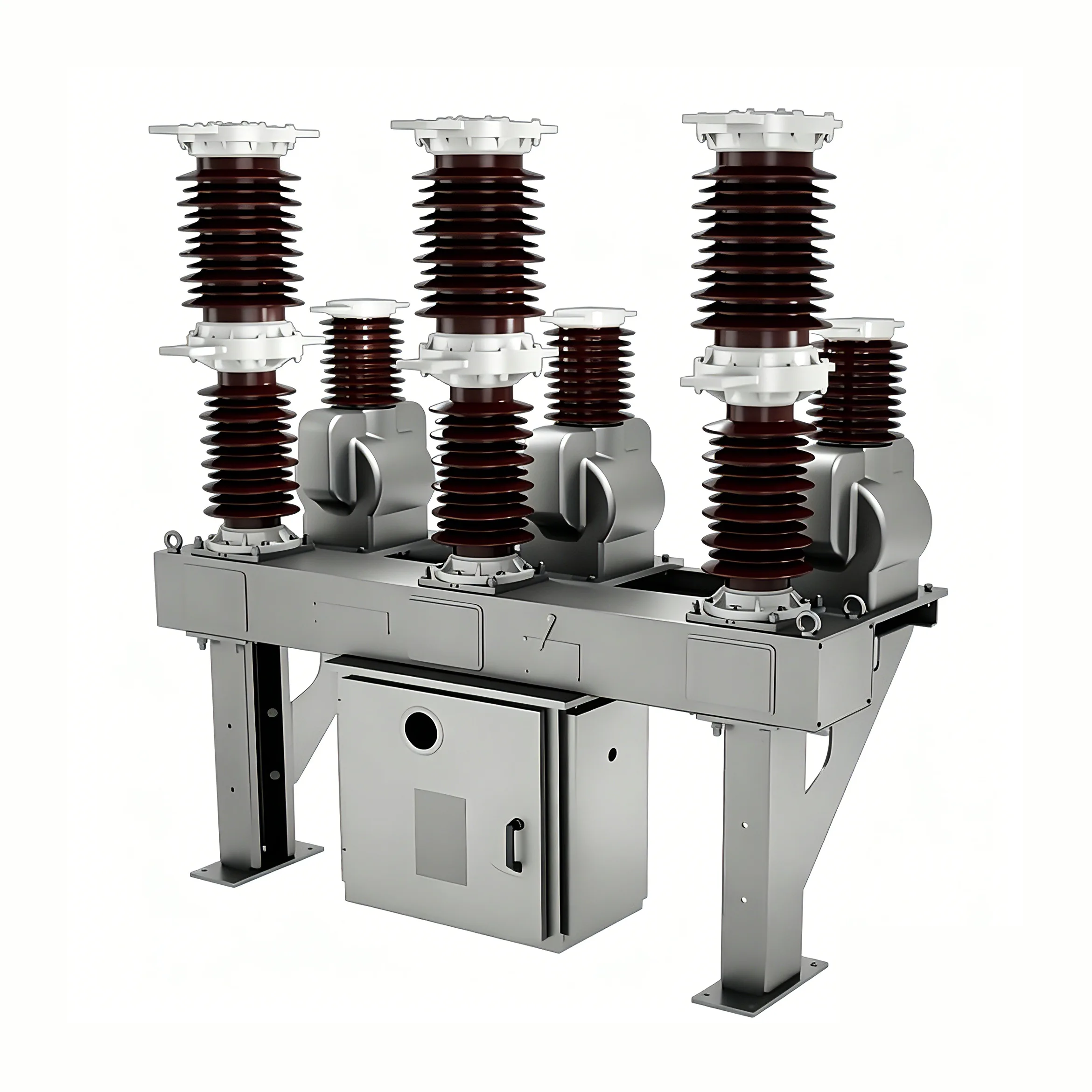

40.5kv Switch Recloser

Ang 40.5kv switch breaker (mula dito ay tinutukoy bilang "circuit breaker") ay isang bagong henerasyon ng outdoor vacuum circuit breaker na binuo ni Youbian sa pamamagitan ng pagpapakilala ng advanced na dayuhang teknolohiya at pagsasama nito sa mga katangian ng industriya ng kuryente ng China. Pangunahing ginagamit para sa mga panlabas na sistema ng pamamahagi ng 10-35kV sa urban at rural power grids. Kasama ng aplikasyon ng load current, overload current, at short-circuit current, maaari din itong gamitin sa iba pang katulad na sitwasyon.

kapaligiran sa pagtatrabaho

Temperatura sa kapaligiran: -40 ℃ hanggang 85 ℃

Pang-araw-araw na pagkakaiba sa temperatura: 25 ℃

Altitude: ≤ 2000m

Ang bilis ng hangin ay hindi hihigit sa 35m/s

Walang normal na intensity vibration

Walang malalakas na corrosive na gas o media (tulad ng mga acid, alkalis, putik, atbp.)

Antas ng polusyon: IV

Temperatura sa pag-charge: -40 ℃ hanggang 85 ℃

Mga tampok

Ang 40.5kv switch recloser ay isang pinahusay na produkto ng disenyo na sumusunod sa mga pamantayan ng ANSI/IEC, nilagyan ng magnetic actuator, on/off device (RCWE type ACR ay walang manual closing device), 3 kasalukuyang sensor, hanggang 3 boltahe sensor, at higit pang mga function tulad ng protection curve (programmable), coordination logic (programmable, PC control tool, at iba pa. RWK352 controller.

Ang 40.5kv switch recloser ay isang solid insulated recloser na pinahiran ng silicone rubber at hindi gumagamit ng SF6 gas sealing. Ang recloser na ito ay may mataas na distansya ng gumagapang at mas mataas na antas ng pagkakabukod, na angkop para sa mga sistema hanggang sa antas ng 42kV, BIL200kV.

Ang 40.5kV switch recloser ay idinisenyo para sa three-phase AC 50/60Hz, na may rate na boltahe na 40.5kV, at angkop para sa panlabas na high-voltage switchgear. Pangunahing ginagamit sa urban at rural power grids, substations, at distribution system ng mga industriyal at mining enterprise, para sa breaking load current, overload current, at short-circuit current. Dahil sa espesyal na pagganap ng mga vacuum circuit breaker, ang mga ito ay partikular na angkop para sa mga application na nangangailangan ng madalas na operasyon at walang langis na pagbabago.

Ang modelong ito ng circuit breaker ay gumagamit ng three-phase separated pole structure upang matiyak na ang single-phase faults ay hindi magiging sanhi ng three-phase short circuits. Ang vacuum arc extinguishing chamber ay matatagpuan sa loob ng insulation sleeves ng bawat phase, na inaalis ang panganib ng short circuit faults na dulot ng condensation. Ang panlabas na pagkakabukod ng 40.5kv switch breaker ay gawa sa imported na panlabas na epoxy resin o silicone rubber material, na may mahusay na hydrophobicity at anti fouling performance, na ginagawa itong angkop para sa mga panlabas na kapaligiran na may mataas na mga kinakailangan sa paglaban sa panahon at malupit na mga kondisyon ng operating. Ang circuit breaker ay may isang compact na pangkalahatang istraktura, sumasakop sa isang maliit na lugar, ay magaan, at madaling i-install. Ang loob ng kahon ay puno ng langis ng transpormer, ngunit hindi naglalaman ng sulfur hexafluoride gas, na nakakatugon sa mga kinakailangan ng walang langis na pagbabagong-anyo at proteksyon sa kapaligiran.

Mga pamantayan ng produkto

Ang circuit breaker na ito ay sumusunod sa mga sumusunod na pamantayan: GB1984: High voltage circuit breaker; GB/T11022: Pangkalahatang Teknikal na Kinakailangan para sa High Voltage Switchgear at Control Equipment; JB3855:3.6~40.5kV Panlabas na AC High Voltage Vacuum Circuit Breaker DL/T403:12~40. Mga Teknikal na Pagtutukoy para sa Pag-order ng 5kV AC High Voltage Vacuum Circuit Breaker IEC56: AC High Voltage Circuit Breaker
