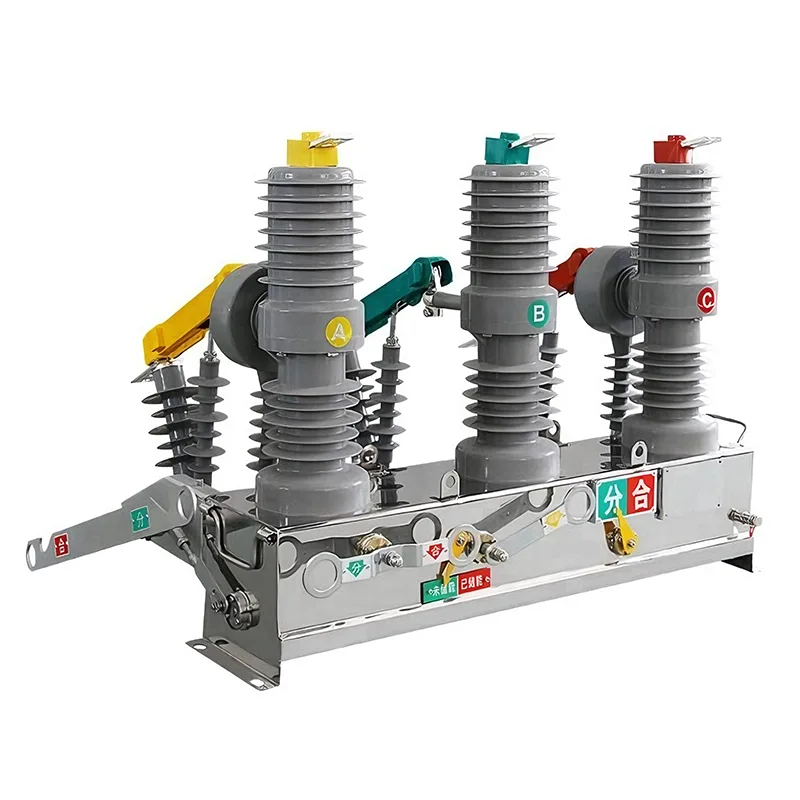

11 KV Vacuum Circuit Breaker

Sa Youbian, ang aming disenyo ay nakasentro sa 12kV rated standard ng 11 kV Vacuum Circuit Breaker, na komprehensibong sumasaklaw at nag-o-optimize sa mga kinakailangan sa pagganap ng 11 kV power grid. Hindi tulad ng mga lumang teknolohiya, ang mga circuit breaker na ito ay umaasa sa isang mataas na vacuum na kapaligiran upang patayin ang mga arko, sa gayon ay nagpapatatag sa grid ng kuryente at tinitiyak ang kaligtasan ng mga tauhan.

Unawain ang pangunahing teknolohiya ng vacuum

Ang "vacuum" sa 11 Kv Vacuum Circuit Breaker ay tumutukoy sa kapaligiran sa loob ng vacuum arc extinguishing chamber (karaniwang tinutukoy bilang isang vacuum bottle). Ito ang core ng system. Dahil sa superyor nitong dielectric na lakas (kakayahang insulasyon) kumpara sa hangin o langis, ang vacuum ay makakamit ang mas maliliit na contact gaps at makatiis ng mataas na boltahe.

Kapag gumagana ang aming 11 Kv Vacuum Circuit Breaker, nangyayari ang paghihiwalay ng contact sa loob ng permanenteng selyadong vacuum chamber. Dahil sa kawalan ng mga molekula ng gas, halos walang mapanatili ang arko, kaya nakakamit ang mabilis na paghihiwalay ng kasalanan.

Ang papel ng vacuum arc extinguishing chamber sa arc extinguishing

Ang proseso ng arc extinguishing ng aming kagamitan ay tumpak at madalian. Narito ang aming disenyo para ipatupad ang prinsipyong gumagana nito:

1. Paghihiwalay ng contact: Kapag may nakitang fault, maghihiwalay ang mga contact.

2. Metal vapor arc: Dahil sa metal vapor sa contact material, panandaliang bubuo ang isang arko.

3. Mabilis na pagsasabog: Dahil sa vacuum na kapaligiran, ang singaw ng metal ay lalawak at magkakalat sa napakabilis na bilis.

4. Zero crossing circuit breaker: Kapag ang kasalukuyang tumatawid sa zero sa unang pagkakataon, ang arc ay namamatay dahil sa mas mabilis na recovery rate ng dielectric na lakas kaysa sa bilis kung saan ang boltahe ay tumaas at muling nagniningas sa arko.

Ang pagkakaiba sa pagitan ng mga vacuum circuit breaker at tradisyonal na oil/gas circuit breaker

Iminungkahi namin ang paglipat sa teknolohiyang vacuum dahil inaalis nito ang mga responsibilidad sa kapaligiran at pagpapanatili na nauugnay sa mga makalumang oil o gas circuit breaker. Ang mga sumusunod ay naghahambing kung bakit ang mga circuit breaker para sa kapaligiran ay isang mas mahusay na pagpipilian para sa modernong imprastraktura.

Vacuum Circuit Breaker (VCB) Oil/Air Circuit Breaker

Kakayahang magpatay ng arko: medium/high vacuum (sealed) na langis o naka-compress na hangin

Pagpapanatili: Napakabihirang (lifetime sealing) mataas (pagpapalit ng langis, paglilinis ng mga contact)

Panganib sa sunog: Wala (walang langis at walang SF6) Mataas (nasusunog na langis)

Buhay ng serbisyo: Mahaba (20-30 taon) Maikli (pagtanda kapag ginagamit)

Sukat: Compact modular/bulky

Epekto sa Kapaligiran: Proteksyon sa Kapaligiran/Peligro ng Paglabas ng Langis o SF6 Emissions

Sa pamamagitan ng paggamit ng teknolohiyang vacuum, ang aming 11 Kv Vacuum Circuit Breaker ay hindi lamang mas ligtas, ngunit makabuluhang binabawasan ang mga gastos sa pagpapatakbo sa buong lifecycle ng kagamitan.

Na-rate na boltahe at kasalukuyang mga parameter

Bagama't ang mga device na ito ay naka-deploy sa 11kV power supply network, ang rate na boltahe ng 11kV Vacuum Circuit Breaker ay 12kV upang matiyak ang kinakailangang safety margin. Tinutukoy ng rated continuous current ang load capacity na kayang tiisin ng isang circuit breaker sa normal na operasyon. Nag-aalok kami ng mga flexible na configuration upang matugunan ang mga partikular na kinakailangan sa pagkarga:

Rated kasalukuyang 630A: angkop para sa mga karaniwang pamamahagi feeder at maliit na pang-industriya load.

1250A hanggang 1600A: Partikular na idinisenyo para sa mga pangunahing papasok na linya at mabibigat na makinarya sa industriya.

Pag-customize: Maaaring magbigay ng mga mas mataas na na-rate na halaga batay sa mga partikular na configuration ng switchgear.

Kapasidad at pagsunod sa short circuit breaking

Ang ligtas na pag-disconnect ng mga fault ay ang pinaka kritikal na function ng anumang vacuum circuit breaker. Ang aming 11 Kv Vacuum Circuit Breaker ay may short-circuit breaking capacity na 20kA hanggang 31.5kA, na tinitiyak ang kakayahang agad na i-clear ang malalaking fault current nang hindi nakakasira ng downstream na kagamitan.

Mahigpit kaming sumunod sa mga pandaigdigang pamantayan sa pagmamanupaktura. Ang bawat unit ay nilagyan ng vacuum circuit breaker (VCB) na sumusunod sa pamantayan ng IEC 62271-100, na tinitiyak ang pare-pareho sa pagganap sa mga diver.
