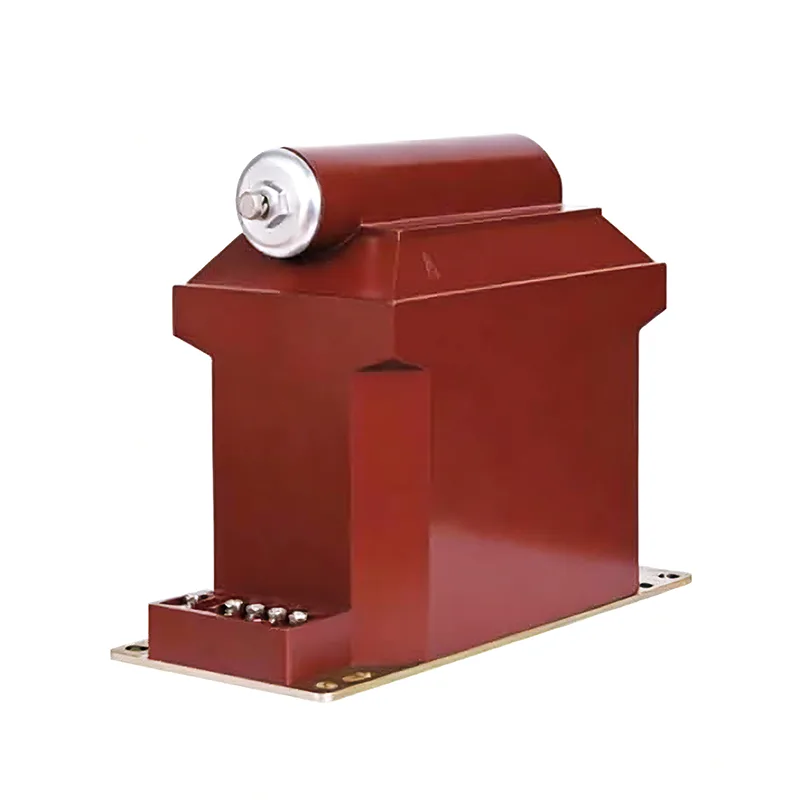

33 kV Voltage Transformer

Ang Youbian na matibay na 33 kV boltahe transpormer ay gumagamit ng mga espesyal na paikot-ikot at shielding techniques para sa pangunahin at pangalawang coils upang mapabuti ang boltahe ng stress distribution. Ang bawat coil ay maingat na insulated na may polyester film upang magbigay ng isang mataas na dielectric sa pagitan ng mga layer. Ipunin ang natapos na paikot-ikot na istraktura at double ring iron core papunta sa support frame.

Mga pag-iingat

1. Bago patakbuhin, ang 1.33 kV voltage transformer ay dapat sumailalim sa pagsubok at inspeksyon ayon sa mga tinukoy na item sa mga regulasyon. Halimbawa, pagsukat ng polarity, grupo ng koneksyon, pag-alog ng pagkakabukod, pagkakasunud-sunod ng nuclear phase, atbp.

2. Ang mga kable ng transpormer ng boltahe ay dapat matiyak ang kawastuhan nito. Ang pangunahing paikot-ikot ay dapat na konektado sa parallel sa nasubok na circuit, at ang pangalawang paikot-ikot ay dapat na konektado sa parallel sa boltahe coil ng konektadong instrumento sa pagsukat, relay protection device o awtomatikong aparato. Kasabay nito, ang pansin ay dapat bayaran sa kawastuhan ng polarity.

3. Ang kapasidad ng load na konektado sa pangalawang bahagi ng 33 kV boltahe transpormer ay dapat na naaangkop, at ang load na konektado sa pangalawang bahagi ng boltahe transpormer ay hindi dapat lumampas sa rate na kapasidad nito, kung hindi, ito ay tataas ang error ng transpormer at magiging mahirap na makamit ang katumpakan ng pagsukat.

4. Ang mga short circuit ay hindi pinapayagan sa pangalawang bahagi ng 4.33 kV voltage transformer. Dahil sa maliit na impedance sa loob ng boltahe transpormer, kung ang pangalawang circuit ay maikli ang circuit, isang malaking kasalukuyang ang magaganap, na makakasira sa pangalawang kagamitan at kahit na ilagay sa panganib ang personal na kaligtasan. Ang mga transformer ng boltahe ay maaaring nilagyan ng mga piyus sa pangalawang bahagi upang maprotektahan ang kanilang sarili mula sa pinsala na dulot ng mga pangalawang side short circuit. Kung saan posible, dapat ding i-install ang mga piyus sa pangunahing bahagi upang maprotektahan ang high-voltage power grid mula sa panganib sa kaligtasan ng pangunahing sistema dahil sa mga pagkakamali sa high-voltage winding o lead wires ng transformer.

5. Upang matiyak ang kaligtasan ng mga tao kapag nakikipag-ugnay sa mga instrumento sa pagsukat at mga relay, ang pangalawang paikot-ikot ng transpormer ng boltahe ay dapat na may saligan. Dahil pagkatapos ng saligan, kapag ang pagkakabukod sa pagitan ng pangunahin at pangalawang paikot-ikot ay nasira, maaari itong maiwasan ang mataas na boltahe mula sa panganib ng personal na kaligtasan sa mga instrumento at relay.

6. Ang pangalawang bahagi ng boltahe na transpormer ay hindi dapat short circuit.

Para sa pagkakabukod at proteksyon, ang bahagi ay awtomatikong inihagis sa vacuum pressure sa hydrophobic cycloaliphatic epoxy resin (HCEP). Ang materyal ng HCEP ay may mahusay na arc trajectory, ozone at ultraviolet resistance, habang pinapanatili ang pisikal na lakas. Tinitiyak ng hydrophobic surface properties ng HCEP ang lubos na maaasahang pagganap nito sa mahalumigmig, mamasa-masa, o maruming kapaligiran.

Maaaring gamitin para sa 35KV distribution lines, coal mine, power plants, railways, at pabrika.

Ang 33 kV voltage transformer ay mahigpit na sumusunod sa IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

aplikasyon

Railway;Mga minahan ng karbon;Power meter;power plant;Electric energy meter;Power station;Katamtamang boltahe switchgear;Mga kumpanya ng langis at gas;Power Distribution Box;Power distribution system;Air insulated cabinet;Ring network cabinet;Instrumento sa pagsukat;Electricity Bureau;Medium voltage power quality analyzer;Industrial at mining enterprises;

tampok

Timbang: 50KG;

Buhay ng serbisyo: 30 taon;

Materyal: Epoxy resin (HCEP);

Na-rate na boltahe hanggang sa 36 kV;

Antas ng katumpakan: 0.2 0.5 6P 3P;

33KV 35KV 36KV panloob na aplikasyon;

Single pole boltahe transpormer disenyo;

Pinaghihigpitang thermal output (VA): 300VA/600VA;

Makatwirang istraktura, matibay na istraktura;

Na-rate na ratio ng boltahe: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Rated Basic Insulation Level (BIL) hanggang 200 kV;

Napakahusay na short-circuit at paglaban sa init;
