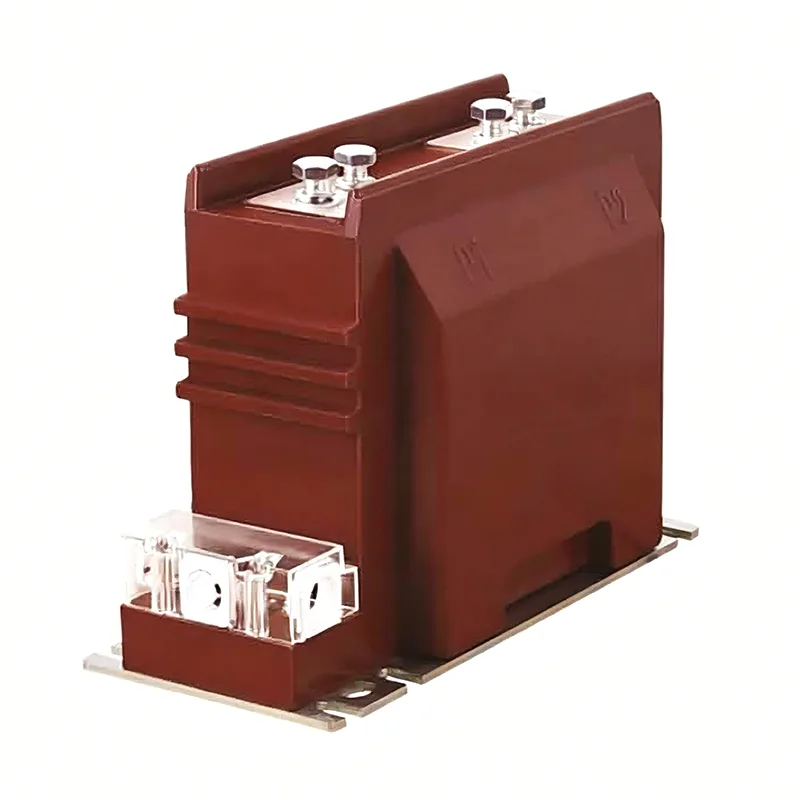

11 Kv Current Transformer

Ang de-kalidad na 11 Kv Current Transformer ng Youbian ay gumaganap ng isang papel sa kasalukuyang conversion at electrical isolation. Ang kasalukuyang sa power generation, transformation, transmission, distribution, at consumption lines ay malaki ang pagkakaiba-iba, mula sa ilang amperes hanggang sa sampu-sampung libong amperes. Para sa kaginhawahan ng pagsukat, proteksyon, at kontrol, kinakailangan na i-convert sa isang medyo pare-parehong kasalukuyang. Bilang karagdagan, ang boltahe sa linya ay karaniwang mataas, at ang direktang pagsukat ay lubhang mapanganib. Malugod kang iniimbitahan ng Dahu Electric sa aming pabrika para bumili ng pinakabago, pinakamabenta, abot-kaya, at de-kalidad na 11 kV current transformer. Inaasahan namin ang pakikipagtulungan sa iyo.

11 Kv Current Transformer na modelo

Unang titik: L - kasalukuyang transpormer

Pangalawang titik: A - sa pamamagitan ng estilo ng dingding; uri ng Z-pillar; Uri ng M-busbar; D - Single turn through type; V - baligtad na istraktura; J - Zero sequence

Para sa mga layunin ng pagtuklas ng saligan; W - Anti polusyon; R - Bare winding type

Pangatlong titik: Z - uri ng paghahagis ng epoxy resin; C - Ceramic insulation; Q - Gas insulated medium; W - Espesyal para sa proteksyon ng microcomputer

Ikaapat na titik: B - na may antas ng proteksyon; C - Differential na proteksyon; antas ng D-D; Q - Pinahusay na uri; J - Pinahusay na ZG

Ikalimang digit: Serial number ng produkto sa antas ng boltahe

Batayan sa pagpili

rated boltahe

Ang na-rate na boltahe ng kasalukuyang transpormer ay dapat na mas malaki kaysa sa na-rate na boltahe ng linya ng punto ng pag-install.

ratio ng pagbabago

Dapat kalkulahin ng lahat ang kasalukuyang IC batay sa isang load at piliin ang kasalukuyang ratio ng transpormer. Mayroong iba't ibang mga pagtutukoy para sa rate ng kasalukuyang ratio ng pangunahing bahagi ng kasalukuyang mga transformer (tulad ng 20, 30, 40, 50, 75, 100, 150, 2 × a/C), at ang rate na kasalukuyang ng pangalawang bahagi ay karaniwang 1A o 5A. Kabilang sa mga ito, ang 2 × a/C ay nagpapahiwatig na mayroong dalawang kasalukuyang ratio para sa parehong produkto, na maaaring makamit sa pamamagitan ng pagbabago ng paraan ng mga kable ng mga piraso ng pagkonekta ng produkto. Kapag konektado sa serye, ang kasalukuyang ratio ay a/c, at kapag konektado nang magkatulad, ang kasalukuyang ratio ay 2 × a/C. Sa pangkalahatan, ang pagpili ng kasalukuyang ratio ng conversion para sa pagsukat ng mga kasalukuyang transformer ay dapat tiyakin na ang kanilang na-rate na kasalukuyang I1n ay hindi mas mababa sa kasalukuyang load sa linya (ibig sabihin, ang kinakalkula na IC). Kung ang kasalukuyang pagkalkula ng pagkarga sa linya ay 350A, dapat piliin ang ratio ng conversion ng kasalukuyang transpormer bilang 400/5. Upang matiyak ang mga kinakailangan sa katumpakan ng 11 Kv Current Transformer na ginagamit para sa proteksyon, maaaring piliin ang ratio ng pagbabagong-anyo upang maging mas malaki.

Ang prinsipyo ng pagpili sa antas ng katumpakan: Ang antas ng katumpakan ng kasalukuyang transpormer na ginagamit para sa pagsingil at pagsukat ay hindi dapat mas mababa sa 0.5 na antas; Ang ammeter na ginamit upang subaybayan ang magnitude ng load current sa bawat papasok at papalabas na circuit ay dapat gumamit ng 1.0-3.0 level current transformer. Upang matiyak na ang error sa katumpakan ay hindi lalampas sa tinukoy na halaga, ang pangalawang load (volt ampere) ng kasalukuyang transpormer ay karaniwang na-verify, at ang pangalawang load na S2 ng transpormer ay hindi mas malaki kaysa sa rated load na S2n, upang ang napiling katumpakan ay matiyak. Formula sa pag-verify ng katumpakan: S2 ≤ S2n.
