10 KV Current Transformer

Bakit ang matibay na 10 kV kasalukuyang transpormer ng Youbian ang "mata" ng sistema ng pamamahagi? Dahil sa 10kV distribution system, ang mga kasalukuyang transformer ang pangunahing kagamitan para matiyak ang kaligtasan at tumpak na pagsukat ng power grid. Ang mga ito ay tulad ng "mga mata" ng sistema ng kuryente, na nagko-convert ng mataas na boltahe at malaking kasalukuyang sa mababang boltahe at maliit na kasalukuyang sa proporsyon, na nagbibigay ng mga matatag na signal para sa pagsukat, proteksyon, at pagsubaybay.

Nababagabag ka ba sa mahirap na pagpili, hindi matatag na kalidad, at naantalang supply? Kailangan mo ba ng kasalukuyang transpormer na tugma sa 10kV switchgear at ring main unit, at nakakatugon sa mga kinakailangan sa pagsukat at proteksyon? Tingnan ang 10 kV kasalukuyang transpormer ng Youbian, tiyak na nakakatugon ito sa iyong mga inaasahan.

Pangunahing Panimula ng Produkto

2.1 Kahulugan ng Produkto at Pangunahing Tungkulin

Ang 10 kV current transformer (CT) ay isang high-voltage current conversion equipment na angkop para sa 10kV voltage level, na kabilang sa isang uri ng electromagnetic transformer. Ang pangunahing tungkulin nito ay upang i-convert ang matataas na agos sa mataas na boltahe na bahagi (tulad ng 100A, 200A, 600A, atbp.) sa karaniwang 5A o 1A na pangalawang alon sa isang nakapirming ratio ng pagbabago, na nakakamit ng electrical isolation sa pagitan ng mga high-voltage system at mababang boltahe na pagsukat at mga circuit ng proteksyon, habang nagbibigay ng tumpak na mga signal ng kasalukuyang relay para sa pagsukat ng enerhiya, pagsukat ng enerhiya, at pagsubaybay sa mga signal ng kuryente.

2.2 Istraktura ng Produkto at Mga Teknikal na Tampok

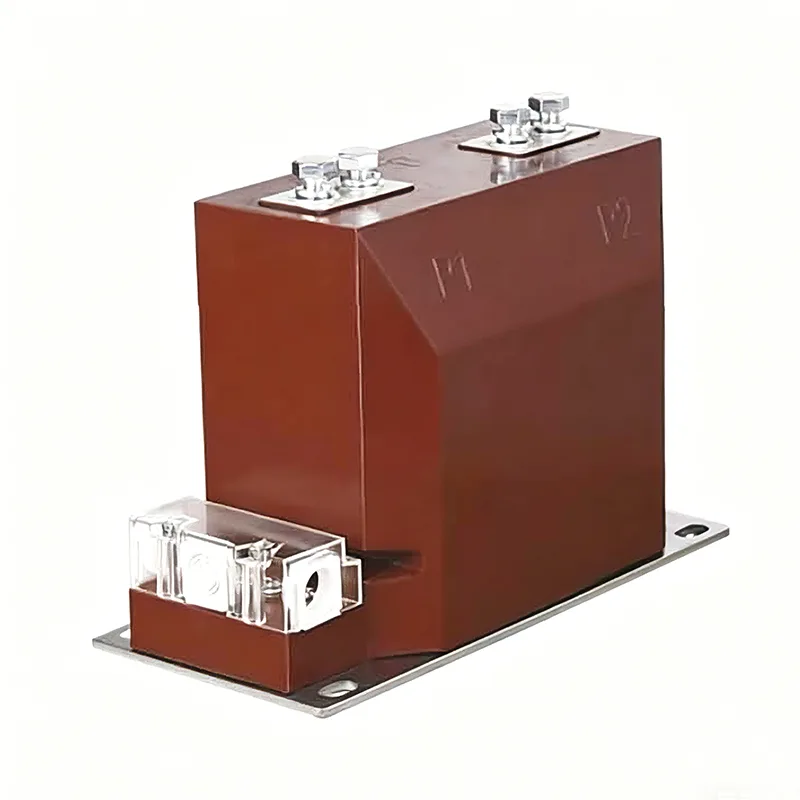

Ang 10 kV current transformer na ito ay gumagamit ng epoxy resin na ganap na nakapaloob sa casting insulation structure, na may brown epoxy resin shell bilang pangunahing katawan. Ang mga terminal ng P1/P2 ng pangunahing paikot-ikot ay pinalalabas gamit ang mga tansong bar, at ang pangalawang paikot-ikot ay inilalabas sa pamamagitan ng isang transparent na junction box. Ang ibaba ay nilagyan ng hindi kinakalawang na asero na mounting plate, na katugma sa laki ng pag-install ng karaniwang switchgear.

Ang ganap na ibinuhos na istraktura ay walang langis, walang air gaps, moisture-proof, anti fouling, at explosion-proof, at maaaring gumana nang matatag sa malupit na kapaligiran mula -40 ℃ hanggang +40 ℃ nang hindi nangangailangan ng pang-araw-araw na pagpapanatili;

Sinusuportahan ng Youbian ang maramihang mga antas ng katumpakan tulad ng 0.2S at 0.5 para sa pagsukat, 5P10 at 10P10 para sa proteksyon, pagtugon sa mga pangangailangan sa pagsukat at proteksyon ng iba't ibang mga sitwasyon;

Maaaring i-customize ang iba't ibang ratios tulad ng 5/5~3000/5A, na angkop para sa iba't ibang kasalukuyang mga pagtutukoy ng 10kV distribution system;

Ang iron core ay gawa sa mataas na kalidad na silicon steel sheet, at ang paikot-ikot na layout ay makatwiran, na epektibong binabawasan ang impluwensya ng natitirang magnetism at tinitiyak ang katumpakan ng pagsukat sa ilalim ng mataas na kasalukuyang epekto;

Pinagsamang structural design, compact size, direktang naka-install sa 10kV switchgear, ring main unit, at box type substation, na nakakatipid sa cabinet space.

Mga pangunahing bentahe ng produkto

Mula sa pagpili ng mga materyal na core ng bakal, paikot-ikot hanggang sa epoxy resin casting, ang bawat proseso ng 10kV protective current transformer ay mahigpit na sumusunod sa pambansang pamantayan GB 1208-2006 "Mga Kasalukuyang Transformer". Bago umalis sa pabrika, 100% ng error sa transformation ratio, error sa anggulo, insulation withstand boltahe, pagtaas ng temperatura at iba pang komprehensibong pagsusuri ay isinasagawa upang maiwasan ang mga hindi kwalipikadong produkto na umalis sa pabrika;

Para sa mga espesyal na kondisyon sa pagtatrabaho tulad ng mataas na altitude, mataas na kahalumigmigan, at mataas na kasalukuyang, ang mga espesyal na antas ng pagkakabukod, mga ratio ng pagbabago, at mga sukat ng pag-install ay maaaring i-customize upang matugunan ang mga personalized na pangangailangan ng mga customer;

Ang 10 kV current transformer ay gawa sa de-kalidad na epoxy resin at imported na silicon steel sheet, na anti-aging at corona resistant, na may buhay ng serbisyo na higit sa 30 taon, at maaaring makinabang mula sa isang beses na pag-install habang buhay;

Ang pangalawang paikot-ikot ay idinisenyo na may open circuit na proteksyon upang maiwasan ang mataas na boltahe mula sa mapanganib na kagamitan at kaligtasan ng mga tauhan, bilang pagsunod sa mga regulasyon sa kaligtasan ng power system.

Aplikasyon

Ang pagsukat ng enerhiya ng 10kV substation, distribution room, at box type substation ay nagbibigay ng tumpak na data para sa pag-aayos ng singil sa kuryente;

Ang overcurrent protection, quick break protection, at differential protection ng 10kV switchgear at ring main unit ay nagsisiguro ng mabilis na pagbabad sa kaso ng power grid faults;

Real time monitoring ng power grid operation status sa pamamagitan ng distribution network automation system at smart grid current monitoring;

Tinitiyak ng 10kV power distribution system sa mga pabrika, minahan, at data center ang kaligtasan ng pang-industriyang produksyon ng kuryente;

Ang 10kV grid connected system ng photovoltaic power plants at wind power projects ay angkop para sa mga espesyal na kondisyon sa pagtatrabaho ng bagong henerasyon ng enerhiya.

Mga kaso ng lakas ng kumpanya at pakikipagtulungan: Ang lakas ay nagpapatibay ng kalidad, ang serbisyo ay nanalo ng tiwala

Ang Zhejiang Dahu Electric Co., Ltd. ay isang propesyonal na transformer research and development, production, at sales enterprise sa China. Ito ay matatagpuan sa Xiangyang Industrial Zone, Yueqing City, Zhejiang Province, na kilala bilang ang kabisera ng mga electrical appliances sa China, na may maginhawang transportasyon at kumpletong pang-industriya na sumusuporta sa mga pasilidad. Nakatuon ang kumpanya sa paggawa ng mga kasalukuyang transformer at mga transformer ng boltahe na may mga antas ng boltahe tulad ng 10kV at 35kV. Ito ay may advanced na epoxy resin casting production lines at isang komprehensibong testing laboratory sa China. Ito ay nagtatag ng ISO9001 quality management system at ISO14001 environmental management system. Ang mga produkto nito ay nakapasa sa pagsubok at sertipikasyon ng mga pambansang awtoridad na institusyon at na-export sa maraming bansa at rehiyon tulad ng Southeast Asia, Middle East, at Africa.

Ang kumpanya ay palaging sumusunod sa pilosopiya ng negosyo ng "nangunguna sa teknolohiya, nakatuon sa mga tao", na isinasaalang-alang ang kalidad ng produkto bilang buhay ng negosyo, patuloy na namumuhunan sa pananaliksik at pagpapaunlad, patuloy na ino-optimize ang pagganap ng produkto, at nagbibigay sa mga customer ng mga cost-effective na solusyon sa power equipment.
